管道材料表中材料描述（三）

2024-12-23

异径管件端部组合形式

管道材料表中材料描述（三）

支管座（台）

焊接在主管分支处，起加强作用的管接头。

螺纹支管座(台)用螺纹连接支管的支管座(台)

对悍支管座(台)用对焊连接支管的支管座(台)

承插焊支管座(台)用承插焊连接支管的支管座(台)

弯头支管座(台)焊接在弯头上的支管座(台)

斜接支管座(台)与主管45°解接的支管座(台)

TOL 螺纹支管台threadolet

WOL 焊接支管台weldolet

SOL 承插支管台sockolet

弯头支管台elbolet

斜接支管台latrolet

丝堵(管堵)管帽

丝堵用于堵塞管子端部的外螺纹管件，有方头管堵、六角管堵等.

管帽是与管子端部焊接或螺纹连接的帽状管件。

CP 管帽(封头)Cap

PL 管堵(丝堵) Plug

HHP 六角头管堵 Hex Head PLUG

RHP 圆头管堵 Round head plug

SHP 方头管堵 Square head plug

盲板

插在一对法兰中间，将管道隔开的圆板。

垫环空心的隔板，一般在不隔断时使用。

8字盲板形似8字的隔板，8字一半为实心板，用于隔断管道,一半为空心，在不隔断时使用.

BLK 盲板 Blank

SB 8字盲板 Spectacle blind (blank)

连接形式

BW 对焊 Butt weIding

SW 承插焊 SocKet welding

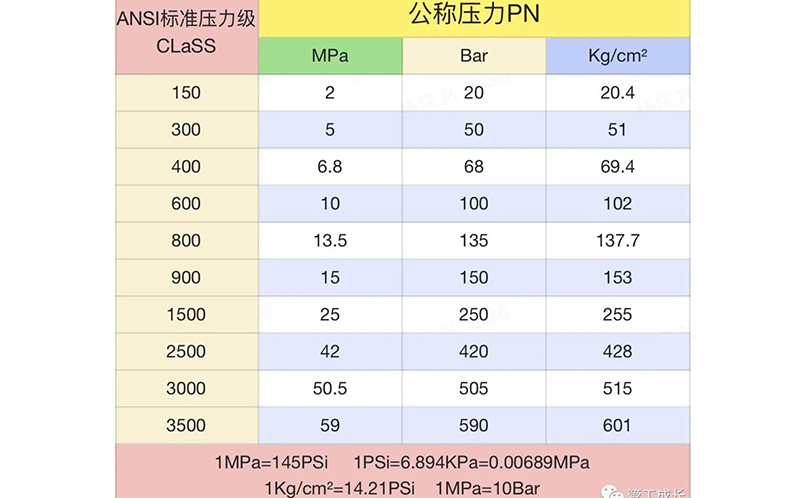

压力等级

CL 等级 Class

PN 公称压力

管道材料表中材料描述（三）

壁厚等级

THK 壁厚 Thickness

SCH 表号 Schedule number

STD 标准 Standard

XS 加强 Extra strong

XXS 特强 Double extra strong

管子系列标准

美国的管子系列(ANSIB36.10和ANSIB36.19)为典型的“大外径系列”，公称尺寸范围为DN6〜DN2000mm.其壁厚表示方法有以下两种.

一是以管子标号“SCH”表示壁厚。

①ANSI B36.10标准中包括了SCH10、SCH20, SCH30, SCH40, SCH60, SCH80, SCH100、SCH120、SCH140、SCH160十个等级。

②ANSI B36.19标准中包括了SCH5s, SCH10s、SCH40s、SCH80s四个等级。

二是以管子重量表示管壁厚度，它将管子壁厚分为三种：

标准重量管，以STD表示；

加厚管，以XS表示；

特厚管，以XXS表示。
